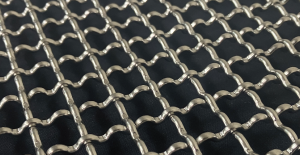

標準タイプのクリンプ金網です。ワイヤーを歯車で均一な波型に加工し、縦線と横線を所定の目合に打ち込み製作します。波型のワイヤーを交差させることで、ワイヤーのズレをなくします。波のピッチが小刻みに設置しているため、線径と網目の組み合わせが非常に多いのも特徴的です。
在庫品での対応となるため、スピーディーな納品が可能です。
下記の素材、サイズ以外のものは別注での製作を承っております。お気軽にお問合せください。
使用線材
亜鉛メッキ鉄線、ステンレス鋼線、普通鉄線、樹脂被覆鉄線、チタニウム、硬鋼線、銅、真鍮、アルミニウム、ハステロイ、インコネル、その他
用途
装飾用・パーティション・土木建築資材・保護用・下防止用・外棚・選別分離用・焼き網・防鳥用防蛇用・ディスプレイ・工業部品洗浄カゴ など

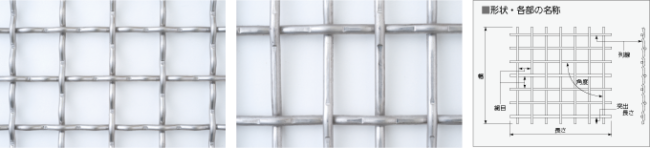

線径・網目の組み合わせ
線径 | 空間目 | ピッチ | 開口率 |
---|---|---|---|
1.2mm | 3.0~15mm 目 | 4.2~16.2mm ピッチ | 51~86% |
1.5mm | 3.0~25mm 目 | 4.5~26.5mm ピッチ | 44~89% |
1.6mm | 3.0~25mm 目 | 4.6~21.6mm ピッチ | 43~88% |
1.9mm | 3.0~30mm 目 | 4.9~31.9mm ピッチ | 37~88% |
2.0mm | 3.0~30mm 目 | 5.0~32.0mm ピッチ | 36~88% |
2.5mm | 3.0~50mm 目 | 5.5~52.5mm ピッチ | 30~91% |
2.6mm | 3.0~50mm 目 | 5.6~52.6mm ピッチ | 29~90% |
3.0mm | 5.0~50mm 目 | 8.0~53.0mm ピッチ | 39~89% |
3.2mm | 5.0~50mm 目 | 8.2~53.2mm ピッチ | 37~88% |
4.0mm | 5.0~50mm 目 | 9.0~54.0mm ピッチ | 31~86% |
5.0mm | 9.0~50mm 目 | 14.0~55.0mm ピッチ | 41~83% |
標準在庫品網幅
- 亜鉛めっき鉄線製:910mm×15m、1m×15m
- ステンレス鋼線:1m×15m
※その他のサイズも特注にてご相談承ります。
端末処理

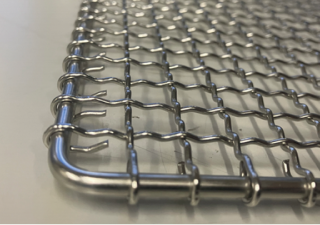

枠折り曲げ

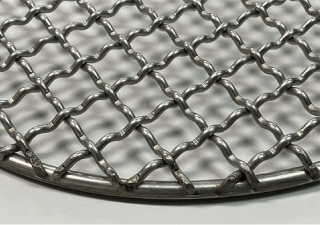

枠溶接
オプションについて
1. 山半が標準です。
2. 山半、3山半(になると標準ではなくなる)のようにピッチを変える場合はオプション対応となります。
クリンプ金網 1.2Φ × 5mm目
クリンプ金網 2.0Φ × 20mm目
クリンプ金網 3.0Φ × 50mm目
クリンプ金網 1.5Φ × 10mm目
クリンプ金網 3.0Φ × 30mm目
標準クリンプ金網ステンレス在庫表
目合\線径 | 5 | 4 | 3.2 | 3 | 2.6 | 2.5 | 2 | 1.9 | 1.6 | 1.5 | 1.2 |
---|---|---|---|---|---|---|---|---|---|---|---|
5 | ○ | ||||||||||
6 | ○ | ||||||||||
7 | ○ | ||||||||||
8 | ○ | ○ | ○ | ||||||||
9 | ○ | ○ | ○ | ||||||||
10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
12 | ○ | ○ | ○ | ○ | ○ | ||||||
15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
18 | ○ | ○ | |||||||||
20 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
30 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
38 | ○ | ○ | ○ | ||||||||
45 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
50 | ○ | ○ | ○ | ○ | |||||||
60 | ○ | ○ | |||||||||
1mesh | ○ | ○ | ○ | ○ | ○ | ○ | |||||
2mesh | ○ | ○ | ○ | ○ |
